Характеристики оптических волокон
По мере расширения областей применения оптических волокон в различных участках телекоммуникационной сферы, совершенствовались сами волокна, обретая новые параметры, оптимизированные для разных задач. В настоящее время применяется несколько типов оптических волокон, характеристики которых регламентированы рекомендациями Международного Союза Электросвязи.
| Класс (тип) оптических волокон | Рекомендация ITU-T |
| Многомодовое 50/125 мкм с градиентным профилем показателя преломления | G.651 |
| Стандартное одномодовое | G.652 |
| Одномодовое со смещенной дисперсией | G.653 |
| Одномодовое со смещенной длиной волны отсечки | G.654 |
| Одномодовое с ненулевой смещенной дисперсией | G.655 |
| Одномодовое с ненулевой дисперсией для широкополосной оптической передачи | G.656 |
| Одномодовое с уменьшенными потерями на изгибах с малыми радиусами | G.657 |
ITU-T — (International Telecommunication Union — Telecommunication Standardization Sector) — Сектор стандартизации Международного союза электросвязи.
Каждый класс (тип) оптических волокон может иметь различные подклассы (категории), в которых волокна могут отличаться по некоторым характеристикам.

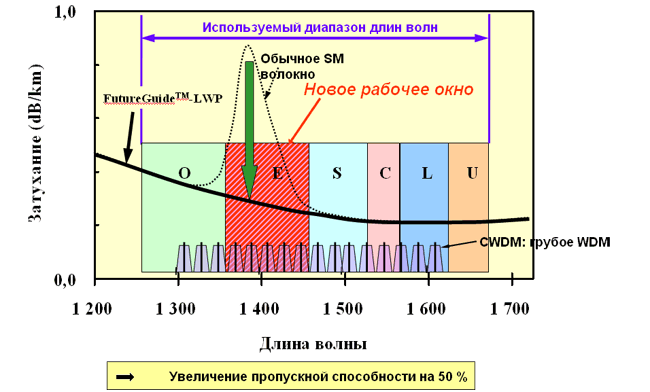

Основной тип одномодового оптического волокна, применяемого в кабелях FinMark — это стандартное волокно Fujikura FutureGuide® LWP, соответствующее требованиям ITU-T G.652.D. Это оптическое волокно обладает низкими потерями в области гидроксильного пика (1383 нм), что позволяет более широко использовать CWDM технологии при передаче.
Характеристики одномодового оптического волокна Fujikura FutureGuide® LWP:
Оптические характеристики:
Коэффициент затухания:
- на длине волны 1310 нм: ≤0.35 дБ/км
- на длине волны 1383 нм: ≤0.31 дБ/км
- на длине волны 1550 нм: ≤0.21 дБ/км
- на длине волны 1625 нм: ≤0.23 дБ/км
Коэффициент хроматической дисперсии:
- при измерении в диапазоне длин волн 1285 — 1330 нм: ≤3.5 пс/(нм × км)
- при измерении в диапазоне длин волн 1270 — 1340 нм: ≤5.3 пс/(нм × км)
- при измерении на длине волны 1550 нм: ≤18 пс/(нм × км)
- Длина волны нулевой дисперсии: 1300 — 1324 нм
- Наклон нулевой дисперсии: ≤0.092 пс/(нм2 × км)
- Длина волны отсечки: 1260 нм
- Поляризационная модовая дисперсия (PMD): ≤0.2 пс/км1/2
Диаметр модового поля:
- на длине волны 1310 нм: 9.2 ± 0.4 μм
- на длине волны 1550 нм: 10.4 ± 0.8 μм
Механические характеристики:
- Диаметр оболочки: 125.0 ± 0.7 μм
- Погрешность концентричности сердцевины: ≤0.5 μм
- Погрешность концентричности оболочки/покрытия: ≤12 μм
- Усилие снятия покрытия: 1.3 — 8.9 Н
- Диаметр покрытия: 245 ± 5 μм
- Неокруглость покрытия: ≤1.0%
- Испытание на прочность (proof-test): ≥1.0% (0.7 ГПа)
- Радиус собственной кривизны волокна: ≥4.0 м
